3.3G VTX 5W Πομπός Ραδιοσυχνοτήτων Ασύρματου Βίντεο έως 10km Μετάδοση Εικόνας VTX 16CH Μονάδα VTX

3.3G VTX 5W Ασύρματος Πομπός Βίντεο RF ισχύος έως 10km VTX Μετάδοση Εικόνας 16CH VTX Module

I. Προδιαγραφές

1. Εύρος συχνοτήτων 16CH 3.3G: (3170MHz-3470MHz);

2. Μέγιστη ισχύς: 5W (25mW/5000mW, ρυθμιζόμενο σε δύο επίπεδα);

3. Τάση εισόδου: DC 7V-36V, υποστηρίζει είσοδο μπαταρίας 2-8S

4. Υποδοχή κεραίας: MCX

5. Έξυπνος ήχος: IRC Tramp

6. Μέθοδος απαγωγής θερμότητας: κέλυφος από κράμα αλουμινίου, ψύκτρα & ανεμιστήρας

7. Απόσταση οπών: 30.5mm*30.5mm /ø3.0mm

8. Διαστάσεις: 38mm*38mm*20.7mm

9. Βάρος: 38g

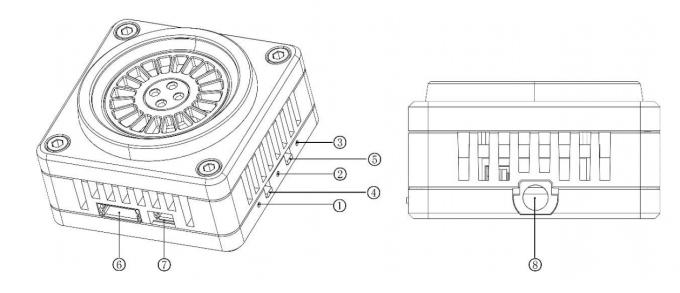

II. Εισαγωγή Λειτουργιών

1. Ένδειξη καναλιού: Κόκκινο LED

2. Ένδειξη ζώνης: Μπλε LED

3. Ένδειξη ισχύος: Πράσινο LED

4. Κουμπί αλλαγής ζώνης & καναλιού

5. Κουμπί αλλαγής ισχύος

6. 1.0 6P Υποδοχή τροφοδοσίας

7. Καλώδιο τροφοδοσίας ανεμιστήρα ψύξης

8. Υποδοχή κεραίας MCX

Σημείωση: Αυτό το VTX διαθέτει λειτουργία προστασίας θερμοκρασίας, όταν η θερμοκρασία του μικροφώνου είναι υψηλότερη από 100 ℃, η ισχύς του πομπού αυτού του μικροφώνου θα μειωθεί κατά ένα βήμα, εάν η θερμοκρασία είναι ακόμα υψηλότερη από 100 ℃ συνεχίστε να μειώνετε την ισχύ κατά ένα βήμα μέχρι τη χαμηλότερη ισχύ (25mW). Σε αυτήν την περίπτωση, η θερμοκρασία του μικροφώνου θα μειωθεί και όταν η θερμοκρασία μειωθεί στους 95 ℃, η ισχύς του πομπού θα επιστρέψει στο αρχικά καθορισμένο επίπεδο ισχύος.

III. Πίνακας Συχνοτήτων

VI. Ειδοποίηση για Χρήση:

1. Το VTX πρέπει να εγκατασταθεί με χώρο για να διασφαλιστεί η μεταφορά αέρα γύρω από τη μονάδα για να διασφαλιστεί η απαγωγή θερμότητας της μονάδας. Διαφορετικά, θα ξεκινήσει η προστασία υπερθέρμανσης της μονάδας, θα μειωθεί η ισχύς για μετάδοση ή ακόμη και θα απενεργοποιηθεί η ισχύς για μετάδοση.

2. Συνιστάται πριν από την ενεργοποίηση της τροφοδοσίας, να διασφαλίσετε ότι το σωστό εύρος τάσης, οι θετικοί και αρνητικοί πόλοι είναι σωστοί, ώστε να μην καούν εξαρτήματα.

3. Συνιστάται πριν από την ενεργοποίηση της τροφοδοσίας, να βεβαιωθείτε ότι η έξοδος RF RF έχει εγκαταστήσει κεραία, η οποία μπορεί να παρατείνει τη διάρκεια ζωής της μονάδας.

4. Διαβάστε το εγχειρίδιο οδηγιών πριν από τη χρήση, ώστε να μπορείτε να συνδέσετε σωστά τα καλώδια και να παρατείνετε τη διάρκεια ζωής της μονάδας.
