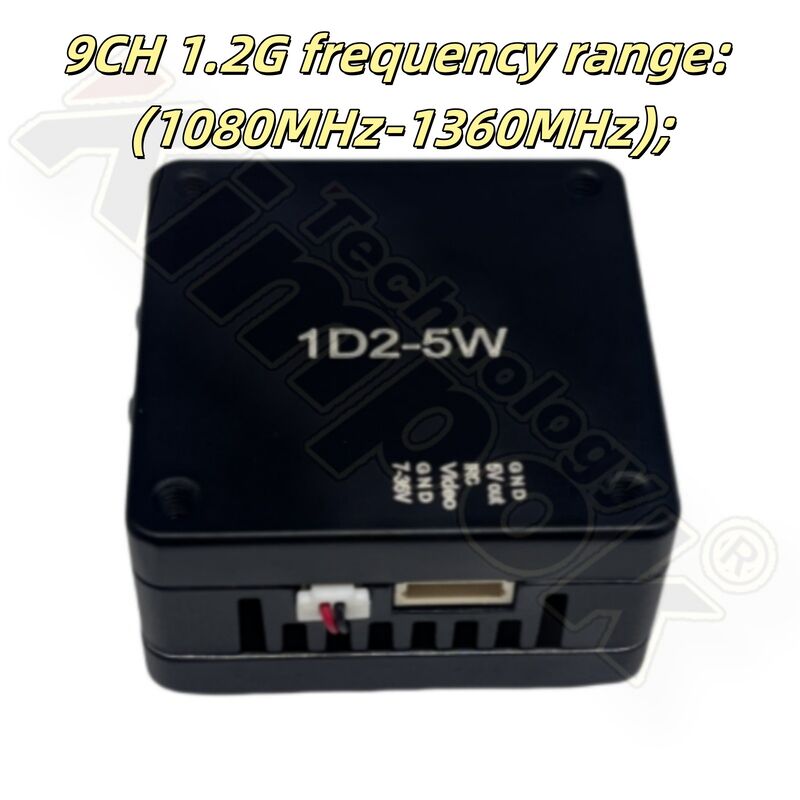

5W 1,2GHz FPV VTX 9CH Ηχομεταδότης 1080MHz-1360MHz

• 9CH 1.2G εύρος συχνότητας: 1080MHz-1360MHz
• Μέγιστη ισχύς: 5W (25mW/5000mW, ρυθμιζόμενο σε δύο επίπεδα)
• Τάση εισόδου: DC 7V-36V, υποστηρίζει είσοδο μπαταρίας 2-8S
• Σύνδεσμος κεραίας: MCX
• Έξυπνος ήχος: IRC Tramp
• Μέθοδος απαγωγής θερμότητας: κέλυφος από κράμα αλουμινίου, ψύκτρα & ανεμιστήρας
• Απόσταση οπών: 30.5mm×30.5mm /ø3.0mm
• Διάσταση: 38mm×38mm×20.7mm
• Βάρος: 38g

• Ένδειξη καναλιού: Κόκκινο LED
• Ένδειξη ζώνης: Μπλε LED
• Ένδειξη ισχύος: Πράσινο LED
• Κουμπί αλλαγής ζώνης & καναλιού
• Κουμπί αλλαγής ισχύος
• 1.0 6P Υποδοχή τροφοδοσίας
• Βάση καλωδίου τροφοδοσίας ανεμιστήρα ψύξης
• Σύνδεσμος κεραίας MCX

Το κουμπί 4 χρησιμοποιείται για την εναλλαγή ζώνης και καναλιού. Κάθε φορά που πατιέται σύντομα το κουμπί 4 για να μεταβείτε στο επόμενο κανάλι, το κόκκινο LED 1 θα αναβοσβήνει, 1.2.3.4.5.6.7.8.9 με τη σειρά. Η λειτουργία μπορεί να είναι κυκλική.

Το κουμπί 5 είναι το κουμπί ρύθμισης ισχύος, κάθε σύντομο πάτημα αλλάζει την ισχύ κατά ένα βήμα, κάνοντας κύκλο μεταξύ των δύο βημάτων των 25mW και 5000mW. Το πράσινο LED είναι η ένδειξη ισχύος, η κατάσταση φαίνεται στο παρακάτω σχήμα, 25mW αναβοσβήνει μία φορά, 5000mW αναβοσβήνει δύο φορές. Πατήστε και κρατήστε πατημένο για 3 δευτερόλεπτα για να μπείτε σε λειτουργία pit, το πράσινο φως είναι πάντα αναμμένο.

• Ο VTX πρέπει να εγκατασταθεί με επαρκή χώρο για να εξασφαλιστεί η σωστή μεταφορά αέρα για απαγωγή θερμότητας. Διαφορετικά, η προστασία από υπερθέρμανση μπορεί να ενεργοποιηθεί, μειώνοντας την ισχύ μετάδοσης ή τερματίζοντας τη λειτουργία.
• Πριν από την ενεργοποίηση, βεβαιωθείτε ότι το εύρος τάσης είναι σωστό και η πολικότητα σωστή για την αποφυγή ζημιάς στα εξαρτήματα.
• Πριν από την ενεργοποίηση, βεβαιωθείτε ότι μια κεραία είναι σωστά εγκατεστημένη στην έξοδο RF για να παρατείνετε τη διάρκεια ζωής της μονάδας.
• Διαβάστε το εγχειρίδιο οδηγιών πριν από τη χρήση για σωστή καλωδίωση και για μεγιστοποίηση της διάρκειας ζωής της μονάδας.
