Ι. Προδιαγραφές

1. 1.7GHz1680MHz-1960MHz

2. Μέγιστη ισχύς: 4W(25mW/2000mW/4000mW,ρυθμιζόμενο)

3. Η τάση εισόδου: DC 7V-36V, υποστήριξη εισόδου μπαταρίας 2-8S

4Συνδετήρας κεραίας:SMA Εσωτερική τρύπα του μητρικού καθίσματος

5.Έξυπνο ήχο: IRC Tramp

6. Μέθοδος διάλυσης θερμότητας: κράμα αλουμινίουκέλυφος,θερμολύπτης & ανεμιστήρας

7. Διαστήματα τρύπων: 20 mm*20 mm/ø2 mm

8Διάσταση: 53mm*28,85mm*16mm

9. Βάρος:25.85g

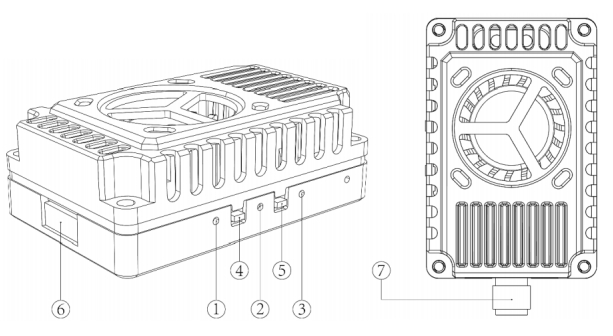

ΙΙ. ΛειτουργίαΕισαγωγή

1Δείκτης καναλιού: κόκκινο LED

2.ΤραγούδιΔείκτης: μπλε LED

3Δείκτης ισχύος: πράσινο LED

4.Τάγμα &Κουμπί αλλαγής καναλιού

5. κουμπί αλλαγής ισχύος

6. 1.0 6P Συνδέτης ρεύματος

ΙΙΙ. ΕλέγχοςΜΗθός και LEDΕγώ...Διάτακτης

1Το κουμπί 4 χρησιμοποιείται για να αλλάξετε ζώνη και κανάλι· κάθε φορά που το κουμπί 4 πιέζεται για μικρό χρονικό διάστημα για να αλλάξετε σε επόμενο κανάλι, το κόκκινο LED 1 θα αναβοσβήνει, 1.2.3.4.5.6.7Η λειτουργία μπορεί να είναι κυκλική, βλέπε παρακάτω διάγραμμα για λεπτομέρειες!

2Το κουμπί 5 είναι το κουμπί ρύθμισης ισχύος. Κάθε σύντομο πάτημα αλλάζει την ισχύ κατά ένα επίπεδο, κυκλώνοντας μέσα από τα τέσσερα επίπεδα των 25mW, 2000mW και 4000mW. Το πράσινο LED είναι το φως δείκτη ισχύος,με τις ακόλουθες καταστάσεις όπως φαίνεται στο παρακάτω σχήμα25mW αναβοσβήνει μία φορά, 1000mW αναβοσβήνει δύο φορές, 2000mW αναβοσβήνει τρεις φορές και 4000mW αναβοσβήνει τέσσερις φορές.Για λεπτομέρειες, βλέπε το παρακάτω σχήμα!

Σημείωση: Η εν λόγω συσκευή μετάδοσης εικόνας διαθέτει λειτουργία προστασίας θερμοκρασίας.η ισχύς μετάδοσης της συσκευής μετάδοσης εικόνας θα μειωθεί κατά ένα επίπεδοΕάν η θερμοκρασία παραμένει πάνω από 100°C, η ισχύς μετάδοσης μειώνεται κατά ένα ακόμη επίπεδο μέχρι να φτάσει στο χαμηλότερο επίπεδο ισχύος (25mW).η θερμοκρασία της συσκευής μετάδοσης εικόνας θα μειωθείΌταν η θερμοκρασία πέσει στους 95°C, η ισχύς μετάδοσης επιστρέφει στο αρχικά ρυθμισμένο επίπεδο ισχύος.
