Υψηλής ισχύος 5W VTX 1.2G Drone Video Transmitter FPV Μεταφορά εικόνας 9CH 25mW 5000mW FPV VTX

Πομπού Βίντεο Drone 5W VTX 1.2G Υψηλής Ισχύος Μετάδοση Εικόνας FPV 9CH 25mW 5000mW FPV VTX

I. Προδιαγραφές

1. Εύρος συχνοτήτων 9CH 1.2G: (1080MHz-1360MHz);

2. Μέγιστη ισχύς: 5W (25mW/5000mW, ρυθμιζόμενο σε δύο επίπεδα);

3. Τάση εισόδου: DC 7V-36V, υποστηρίζει είσοδο μπαταρίας 2-8S

4. Υποδοχή κεραίας: MCX

5. Έξυπνος ήχος: IRC Tramp

6. Μέθοδος απαγωγής θερμότητας: κέλυφος από κράμα αλουμινίου, ψύκτρα & ανεμιστήρας

7. Απόσταση οπών: 30,5mm*30,5mm /ø3,0mm

8. Διαστάσεις: 38mm*38mm*20,7mm

9. Βάρος: 38g

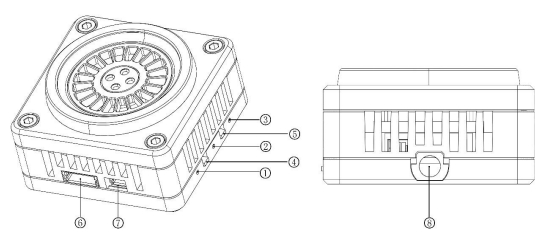

II. Εισαγωγή Λειτουργιών

1. Ένδειξη καναλιού: Κόκκινο LED

2. Ένδειξη ζώνης: Μπλε LED

3. Ένδειξη ισχύος: Πράσινο LED

4. Κουμπί αλλαγής ζώνης & καναλιού

5. Κουμπί αλλαγής ισχύος

6. 1.0 6P Υποδοχή τροφοδοσίας

7. Βάση καλωδίου τροφοδοσίας ανεμιστήρα ψύξης

8. Υποδοχή κεραίας MCX

III. Μέθοδος ελέγχου και ένδειξη LED

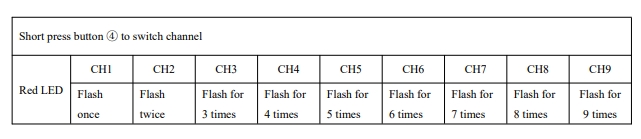

1. Το κουμπί 4 χρησιμοποιείται για την εναλλαγή ζώνης και καναλιού. Κάθε φορά που πατιέται το κουμπί 4 για σύντομο χρονικό διάστημα για εναλλαγή στο επόμενο κανάλι, το κόκκινο LED 1 θα αναβοσβήσει, 1.2.3.4.5.6.7.8.9 με τη σειρά. Η λειτουργία μπορεί να είναι κυκλική. Δείτε το παρακάτω διάγραμμα για λεπτομέρειες!

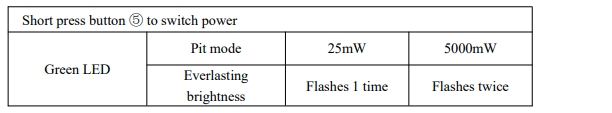

2. Το κουμπί 5 είναι το κουμπί ρύθμισης ισχύος, κάθε σύντομο πάτημα αλλάζει την ισχύ κατά ένα βήμα, κάνοντας κύκλο μεταξύ των δύο βημάτων των 25mW και 5000mW. Το πράσινο LED είναι η ένδειξη ισχύος, η κατάσταση φαίνεται στο παρακάτω σχήμα, 25mW αναβοσβήνει μία φορά, 5000mW αναβοσβήνει δύο φορές. Πατήστε και κρατήστε πατημένο για 3 δευτερόλεπτα για να μπείτε σε λειτουργία pit, το πράσινο φως είναι πάντα αναμμένο. Δείτε το παρακάτω σχήμα για λεπτομέρειες!

Σημείωση: Αυτό το VTX έχει λειτουργία προστασίας θερμοκρασίας, όταν η θερμοκρασία του μικροφώνου είναι υψηλότερη από 100 ℃, η ισχύς του πομπού αυτού του μικροφώνου θα μειωθεί κατά ένα βήμα, εάν η θερμοκρασία είναι ακόμα υψηλότερη από 100 ℃ συνεχίστε να μειώνετε την ισχύ κατά ένα βήμα μέχρι τη χαμηλότερη ισχύ (25mW). Σε αυτήν την περίπτωση, η θερμοκρασία του μικροφώνου θα μειωθεί και όταν η θερμοκρασία μειωθεί στους 95 ℃, η ισχύς του πομπού θα επιστρέψει στο αρχικά καθορισμένο επίπεδο ισχύος.
