1.2G 10W ασύρματος τηλεοπτικός πομπός FPV Ultra Long Range UAV VTX

1.2G 10W ασύρματος τηλεοπτικός πομπός FPV Ultra Long Range UAV VTX

Ι. Προδιαγραφές

1.1.2Ghz 9ΚΑ:1080MHz-1360MHz·

2Μέγιστη ισχύς: 10W (1W/2.5W/5W,7.5W,10W ρυθμιζόμενο) ·

3Η τάση εισόδου: Συνεχή 15V-36V, που υποστηρίζει4-8S μπαταρία εισόδου

4. Συνδέτης κεραίας: SMA Μητρικό κάθισμα εσωτερική τρύπα

5.Έξυπνο ήχο: IRC Tramp

6. Μέθοδος διάλυσης θερμότητας: κράμα αλουμινίουκέλυφος,θερμολύπτης & ανεμιστήρας

7. Διαστήματα τρύπων: 20 mm*20 mm/ø2 mm

8Διάσταση: 65.8mm*37.3mm*19.3mm

9.Βάρος:48.15g

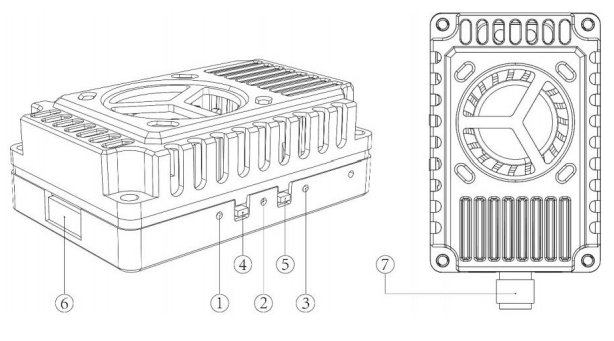

ΙΙ. ΛειτουργίαΕισαγωγή

1Δείκτης καναλιού: κόκκινο LED

2.ΤραγούδιΔείκτης: μπλε LED

3Δείκτης ισχύος: πράσινο LED

4.Τάγμα &Κουμπί αλλαγής καναλιού

5. κουμπί αλλαγής ισχύος

6. 1.0 6P Συνδέτης ρεύματος

7. SMA Εσωτερική τρύπα του μητρικού καθίσματος

Μέθοδος ελέγχου και δείκτης LED

1Το κουμπί 4 χρησιμοποιείται για να αλλάξετε ζώνη και κανάλι· κάθε φορά που το κουμπί 4 πιέζεται για μικρό χρονικό διάστημα για να αλλάξετε σε επόμενο κανάλι, το κόκκινο LED 1 θα αναβοσβήνει, 1.2.3.4.5.6.7.8Η λειτουργία αυτή μπορεί να είναι κυκλική· για λεπτομέρειες, βλέπε το παρακάτω διάγραμμα.

2. Το κουμπί 5 είναι το κουμπί ρύθμισης ισχύος. Κάθε σύντομο πάτημα αλλάζει την ισχύ κατά ένα επίπεδο, κυκλώνοντας μέσα από τα πέντε επίπεδα 1W, 2.5W, 5W, 7.5W και 10W. Το πράσινο LED είναι το δείκτη ισχύος φωτός,με τις ακόλουθες καταστάσεις όπως φαίνεται στο παρακάτω σχήμα: 1W αναβοσβήνει μία φορά, 2,5W αναβοσβήνει δύο φορές, 5W αναβοσβήνει τρεις φορές, 7,5W αναβοσβήνει τέσσερις φορές και 10W αναβοσβήνει πέντε φορές.Πατήστε και κρατήστε για 3 δευτερόλεπτα για να εισέλθετε στη λειτουργία pitΒλέπε εικόνα παρακάτω για λεπτομέρειες!

Σημείωση: Η εν λόγω συσκευή μετάδοσης εικόνας διαθέτει λειτουργία προστασίας θερμοκρασίας.η ισχύς μετάδοσης της συσκευής μετάδοσης εικόνας θα μειωθεί κατά ένα επίπεδοΕάν η θερμοκρασία παραμένει πάνω από 100°C, η ισχύς μετάδοσης μειώνεται κατά ένα ακόμη επίπεδο μέχρι να φτάσει στο χαμηλότερο επίπεδο ισχύος (25mW).η θερμοκρασία της συσκευής μετάδοσης εικόνας θα μειωθείΌταν η θερμοκρασία πέσει στους 95°C, η ισχύς μετάδοσης επιστρέφει στο αρχικά ρυθμισμένο επίπεδο ισχύος.
