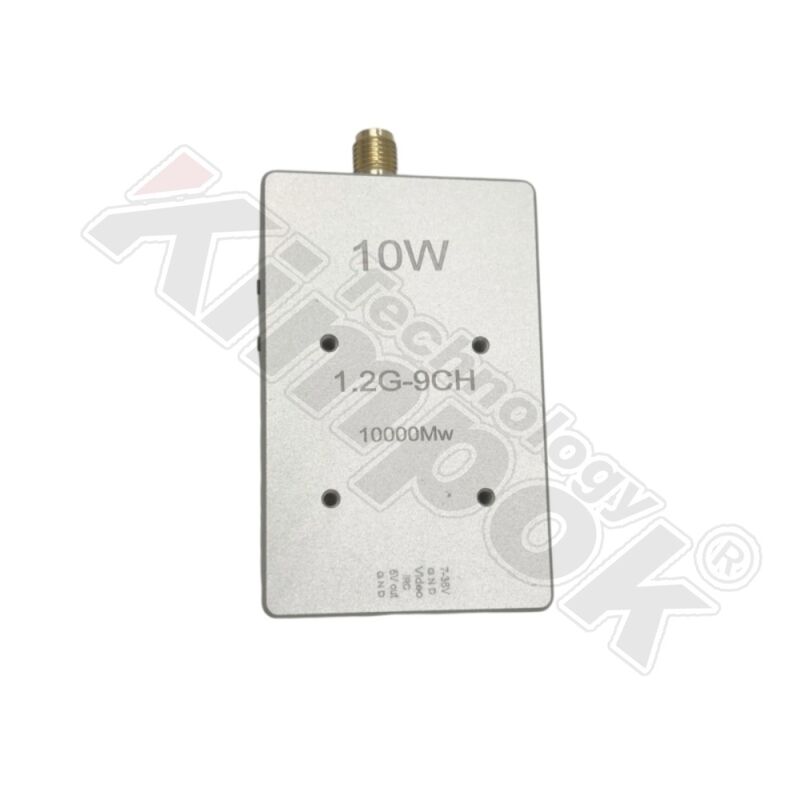

1.2G 10W Ασύρματος Πομπός Βίντεο FPV Εξαιρετικά Μεγάλης Εμβέλειας UAV VTX 25mW 10000mW Ρυθμιζόμενη Ισχύς RF
I. Προδιαγραφές
1.1.2Ghz 9CH: 1080MHz-1360MHz;
2. Μέγιστη ισχύς: 10W (1W/2.5W/5W,7.5W,10W Ρυθμιζόμενη);
3. Τάση εισόδου: DC 15V-36V, υποστηρίζει 4-8S μπαταρία εισόδου
4. Υποδοχή κεραίας: Εσωτερική οπή μητέρας SMA
5. Έξυπνος ήχος: IRC Tramp
6. Μέθοδος απαγωγής θερμότητας: κράμα αλουμινίου περίβλημα, ψύκτρα & ανεμιστήρας
III. Μέθοδος Ελέγχου και Ένδειξη LED Απόσταση οπών: 20mm*20mm/ø2mm
8. Διάσταση: 65.8mm*37.3mm*19.3mm
9. Βάρος: 48.15gII. Λειτουργία
Εισαγωγή1. Ένδειξη καναλιού: Κόκκινο LED
2.
Ένδειξη Ζώνης: Μπλε LED3. Ένδειξη ισχύος: Πράσινο LED
4.
Κουμπί αλλαγής Ζώνης & Καναλιού5. Κουμπί αλλαγής ισχύος
6. 1.0 6P Υποδοχή τροφοδοσίας
7. Εσωτερική οπή μητέρας SMA
III. Μέθοδος Ελέγχου και Ένδειξη LED 1. Το κουμπί 4 χρησιμοποιείται για την αλλαγή ζώνης και καναλιού. Κάθε φορά που πατιέται σύντομα το κουμπί 4, αλλάζει στο επόμενο κανάλι, το κόκκινο LED 1 αναβοσβήνει, 1.2.3.4.5.6.7.8.9 διαδοχικά. Η λειτουργία μπορεί να είναι κυκλική. Δείτε το παρακάτω διάγραμμα για λεπτομέρειες!
Σύντομο πάτημα κουμπιού 4 για αλλαγή καναλιού
Κόκκινο LED
| CH1 |
| CH2 |
CH3 |
CH4 |
CH5 |
CH6 |
CH7 |
CH8 |
CH9 |
Αναβοσβήνει μία φορά |
Αναβοσβήνει δύο φορές |
|
Αναβοσβήνει τρεις φορές |
Αναβοσβήνει τέσσερις φορές |
Αναβοσβήνει πέντε φορές |
Αναβοσβήνει έξι φορές |
Αναβοσβήνει επτά φορές |
Αναβοσβήνει οκτώ φορές |
Αναβοσβήνει εννέα φορές |
2. Το κουμπί 5 είναι το κουμπί ρύθμισης ισχύος. Κάθε σύντομο πάτημα αλλάζει την ισχύ κατά ένα επίπεδο, κυκλικά μέσα από τα πέντε επίπεδα 1W, 2.5W, 5W, 7.5W και 10W. Το πράσινο LED είναι η λυχνία ένδειξης ισχύος, με τις ακόλουθες καταστάσεις όπως φαίνεται στην παρακάτω εικόνα: 1W αναβοσβήνει μία φορά, 2.5W αναβοσβήνει δύο φορές, 5W αναβοσβήνει τρεις φορές, 7.5W αναβοσβήνει τέσσερις φορές και 10W αναβοσβήνει πέντε φορές. Πατήστε και κρατήστε πατημένο για 3 δευτερόλεπτα για να εισέλθετε στη λειτουργία pit, με το πράσινο φως να παραμένει αναμμένο. Δείτε την παρακάτω εικόνα για λεπτομέρειες! |
Σύντομο πάτημα κουμπιού 5 Αλλαγή ισχύος |
Πράσινο
| LED |
| Λειτουργία Pit1W |
2.5W5W |
7.5W |
10W |
Αιώνια φωτεινότητα |
Αναβοσβήνει 1 φορά |
Αναβοσβήνει δύο φορές |
|
Αναβοσβήνει τρεις φορέςΑναβοσβήνει τέσσερις φορές |
Αναβοσβήνει πέντε φορές |
Σημείωση: Αυτή η συσκευή μετάδοσης εικόνας διαθέτει λειτουργία προστασίας από υπερθέρμανση. Όταν η θερμοκρασία της συσκευής μετάδοσης εικόνας υπερβεί τους 100°C, η ισχύς μετάδοσης της συσκευής μετάδοσης εικόνας θα μειωθεί κατά ένα επίπεδο. Εάν η θερμοκρασία παραμείνει πάνω από 100°C, η ισχύς μετάδοσης θα μειωθεί κατά ένα ακόμη επίπεδο μέχρι να φτάσει στο χαμηλότερο επίπεδο ισχύος (25mW). Σε αυτό το σημείο, η θερμοκρασία της συσκευής μετάδοσης εικόνας θα μειωθεί. Όταν η θερμοκρασία πέσει στους 95°C, η ισχύς μετάδοσης θα επιστρέψει στο αρχικά ρυθμισμένο επίπεδο ισχύος. |
|
|
|
